ระบบควบคุมคอมพิวเตอร์ของ LYH998 ซีรี่ส์ใหม่ประเภทอัจฉริยะเรย์มอนด์โรงงานบด

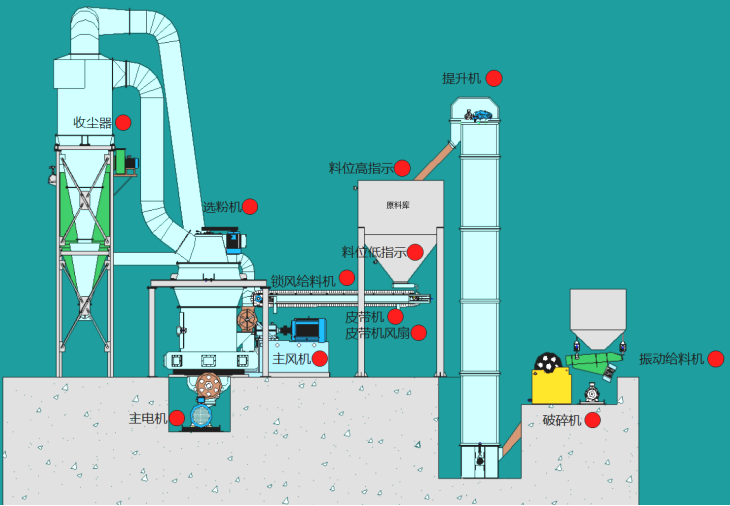

ระบบควบคุมคอมพิวเตอร์ของโรงงานบดสิ่งแวดล้อมใหม่ประกอบด้วยซีเมนส์ S7-200 PLC และคอมพิวเตอร์เดสก์ท็อปซึ่งคอมพิวเตอร์เดสก์ท็อปเป็นวิศวกรและสถานีผู้ปฏิบัติงาน สถานีผู้ประกอบการสามารถตระหนักถึงการดำเนินงานและการควบคุมของสายการผลิตโรงงานบด

1. คำแนะนำในการบูต

หลังจากคอมพิวเตอร์เริ่มต้นขึ้นจะเข้าสู่ระบบซอฟต์แวร์คอมพิวเตอร์เครื่องบดโดยอัตโนมัติและคลิกปุ่มซ้ายของเมาส์เพื่อเข้าสู่หน้าจอที่เกี่ยวข้อง

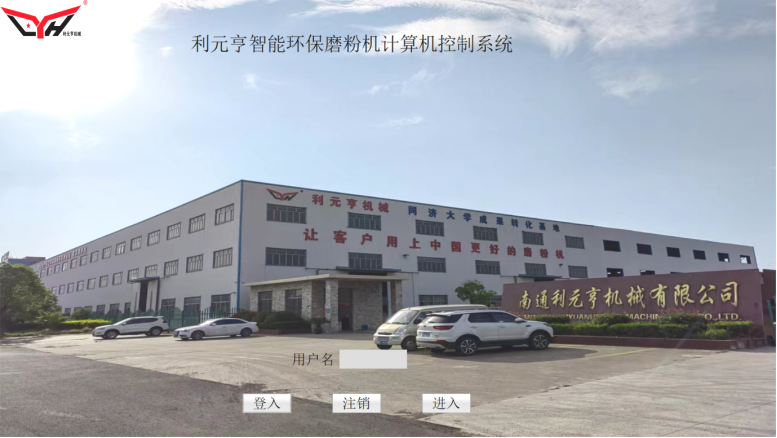

หากต้องการเข้าถึงให้คลิก“ เข้าสู่ระบบ” ป้อนชื่อเข้าสู่ระบบและรหัสผ่านในกล่องโต้ตอบป๊อปอัปและคลิกตกลง ปัจจุบันชื่อผู้ใช้เข้าสู่ระบบจะปรากฏขึ้นในคอลัมน์“ ชื่อผู้ใช้” บนหน้าจอ หากต้องการออกจากระบบให้คลิก“ ออกจากระบบ” เพื่อออกจากระบบชื่อผู้ใช้ คลิก“ ป้อน” เพื่อเข้าสู่หน้าจอการทำงาน

2. การทำงานของระบบควบคุมโรงงานบด
ประกอบด้วยสี่กลุ่มของหน้าจอ: หน้าจอการดำเนินการหน้าจอการเตือนหน้าจอการตั้งค่าพารามิเตอร์และหน้าจอกราฟปัจจุบัน

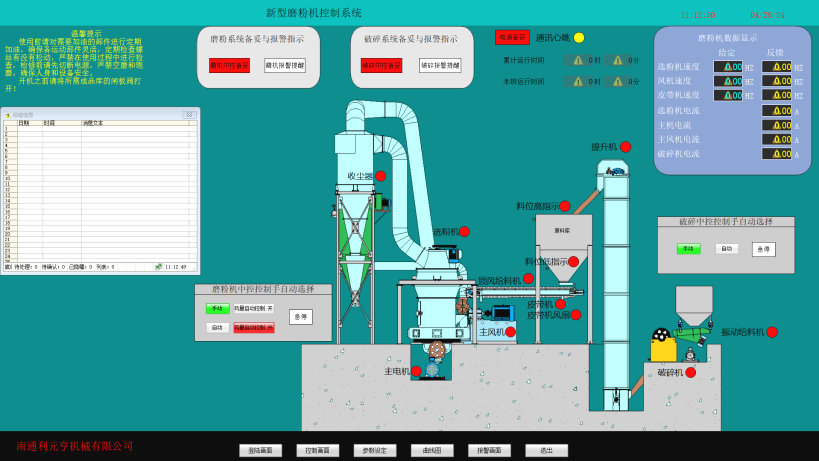

a.peration หน้าจอ

①การดำเนินการเริ่มต้นคลิกเดียว

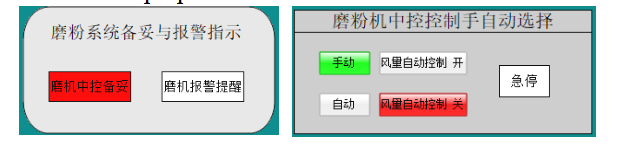

เมื่อสัญญาณของการควบคุมศูนย์โรงสีเป็นสีเขียวเลือก“ อัตโนมัติ” ในอินเทอร์เฟซการเลือกแบบแมนนวลและอัตโนมัติของโรงสีเมื่อปุ่ม“ อัตโนมัติ” เปลี่ยนเป็นสีเขียวคลิกปุ่ม“ คีย์เริ่มเดียว” ในอินเทอร์เฟซควบคุมอัตโนมัติเพื่อเริ่มอุปกรณ์และอุปกรณ์จะเริ่มต้นในลำดับการบูต เมื่อคลิกปุ่ม“ หยุดหนึ่งคีย์” อุปกรณ์ทั้งหมดจะถูกปิดในการสั่งซื้อ

②การดำเนินการด้วยตนเอง

เมื่อสัญญาณของการควบคุมศูนย์โรงสีเป็นสีเขียวให้เลือก“ คู่มือ” ในอินเทอร์เฟซการเลือกแบบแมนนวลและอัตโนมัติของโรงสีเมื่อปุ่ม“ คู่มือ” เปลี่ยนเป็นสีเขียวให้คลิกปุ่มสีแดงถัดจากรูปแบบของอุปกรณ์บนอินเทอร์เฟซการทำงานเมื่อปุ่มสีแดงเปลี่ยนเป็นสีเขียวหมายความว่าอุปกรณ์เริ่มต้น ลำดับการสลับด้วยตนเองหมายถึงบทที่ 6

หน้าจอ B.Alarm

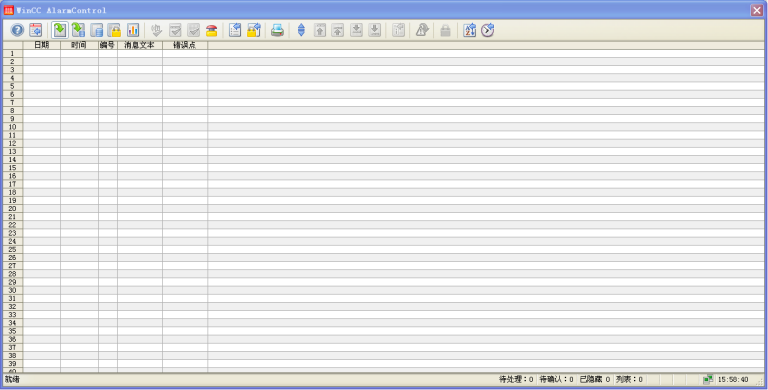

หน้าจอนี้ส่วนใหญ่จะใช้เพื่อแสดงข้อมูลการเตือนภัยของอุปกรณ์และจัดเก็บข้อมูลนี้เพื่อดูในภายหลัง ดังที่แสดงในรูปสัญญาณเตือนทั้งหมดมีเวลาการเตือนเวลาที่ได้รับการยืนยันข้อความเตือนและเวลาสิ้นสุดการเตือน เมื่อสัญญาณเตือนปรากฏขึ้นผู้ปฏิบัติงานสามารถเลือกได้โดยคลิกที่ปุ่มแล้วกดปุ่ม“ ยืนยัน” เพื่อยืนยันการเตือนภัยและเวลาที่ยืนยันการเตือนจะปรากฏขึ้น เป็นสิ่งสำคัญที่จะต้องทราบว่าการเตือนภัยสามารถยืนยันได้เมื่อเกิดขึ้นเท่านั้น หากมีสัญญาณเตือนมากเกินไปที่จะแสดงบนหน้าจอเดียวหน้าจอสามารถพลิกได้โดยใช้ปุ่ม“ พลิกขึ้น” และ“ พลิกลง”

ข้อมูลการเตือนจะปรากฏขึ้นในสามสี: สีแดงเมื่อเกิดการเตือนภัย สีเขียวเมื่อสัญญาณเตือนหายไป; และสีม่วงเมื่อการเตือนเกิดขึ้นและยืนยัน โปรดให้ความสนใจกับสีเหล่านี้เพื่อกำหนดความผิดพลาดอย่างถูกต้อง

สัญญาณเตือนที่ปรากฏอยู่แล้วไม่สามารถลบได้ พวกเขาจะหายไปก็ต่อเมื่อการเตือนภัยได้สะสมเป็นจำนวนหนึ่งและถูกแทนที่ด้วยสัญญาณเตือนใหม่

หน้าจอการตั้งค่าพารามิเตอร์

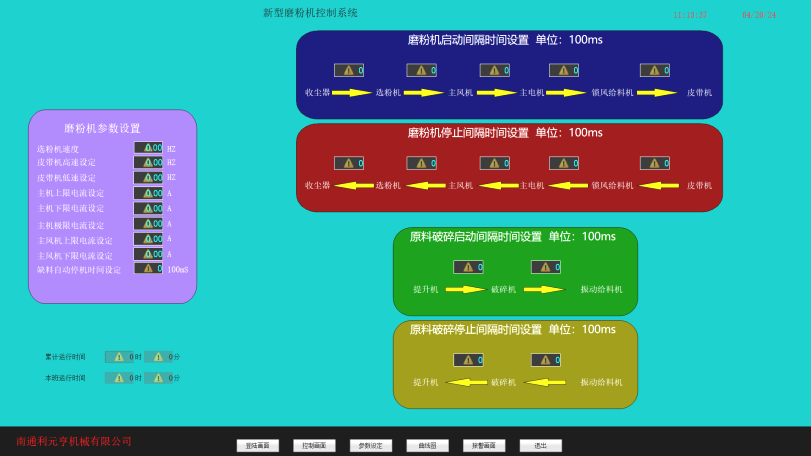

การตั้งค่าพารามิเตอร์บันทึกเวลาเริ่มต้นและเวลาหยุด ดังที่แสดงในรูปเพื่อป้อนการตั้งค่าพารามิเตอร์ให้คลิกปุ่มการตั้งค่าพารามิเตอร์ก่อนหน้านี้บนหน้าจอหลักพิมพ์รหัสผ่าน (รหัสผ่านจากโรงงานคือ 123456) ในหน้าต่างเล็ก ๆ และป้อนหน้าจอการตั้งค่าพารามิเตอร์หากรหัสผ่านถูกต้อง รหัสผ่านนี้สามารถแก้ไขได้ในฟังก์ชั่นการปรับเปลี่ยนรหัสผ่านในอินเทอร์เฟซโดยพิมพ์สองครั้ง โปรดเก็บรหัสผ่านที่แก้ไขไว้อย่างถูกต้องเพื่อหลีกเลี่ยงการลืมหรือรั่วไหล หากลืมรหัสผ่านโปรดติดต่อเราทันเวลา

หากคุณต้องการเปลี่ยนค่าที่แน่นอนให้ป้อนอินเทอร์เฟซและคลิกที่ค่านี้คีย์บอร์ดจะปรากฏขึ้น พิมพ์ข้อมูลที่คุณต้องการเปลี่ยนในแป้นพิมพ์และคลิก“ ป้อน” เพื่อยืนยันข้อมูลจะมีการเปลี่ยนแปลง อย่างไรก็ตามในการบันทึกข้อมูลคุณต้องคลิกที่ปุ่ม“ ย้อนกลับไปยังหน้าจอหลัก” และยืนยันการเปลี่ยนแปลงในหน้าต่างการยืนยันที่ปรากฏขึ้น

เป็นสิ่งสำคัญที่จะต้องทราบว่าพารามิเตอร์ที่เปลี่ยนแปลงใด ๆ จะต้องไม่เกินขีด จำกัด บนและล่าง (สูงสุด, นาที) ที่แสดงบนแป้นพิมพ์นี่คือการปกป้องความปลอดภัยของการทำงานของอุปกรณ์

หน้าจอกราฟ d.current

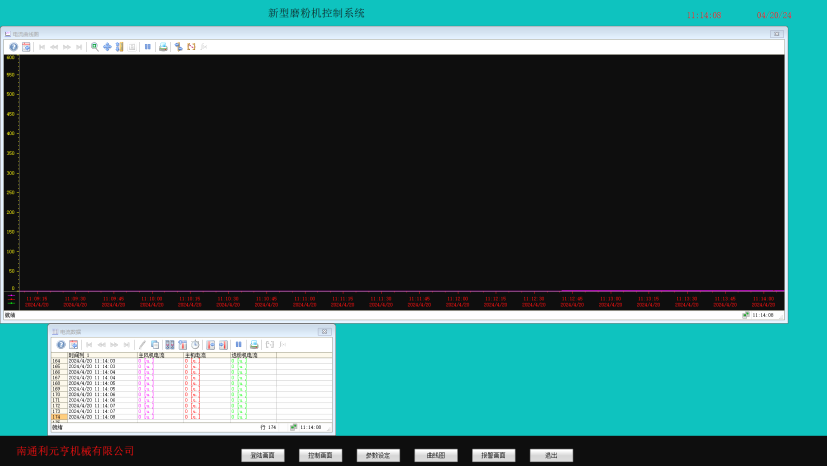

คุณสามารถสังเกตกระแสการทำงานของเครื่องหลักพัดลมและตัวคั่นผงได้ตลอดเวลาในอินเตอร์เฟสกราฟเส้นโค้งปัจจุบัน
